A instalação de ar condicionado é um dos serviços mais mal contratados no Brasil. O critério de decisão quase sempre é preço — e o resultado aparece meses depois, em forma de compressor queimado, gotejamento interno ou conta de energia que não fecha com o que o fabricante especificou.
A verdade nua e crua é que instalar um split envolve cálculo de carga térmica, dimensionamento preciso da tubulação de cobre, processo de vácuo executado com equipamento adequado e circuito elétrico exclusivo. Nenhuma dessas etapas é opcional. Todas têm física própria, e física não negocia.
Para proprietários, gestores de condomínios e administradores de imóveis comerciais na região metropolitana de Belo Horizonte, o suporte de uma empresa qualificada em instalação de ar condicionado como a https://bhsplit.com.br/ é o que garante que cada etapa do projeto — do dimensionamento ao comissionamento — seja executada dentro das especificações dos fabricantes e das normas técnicas vigentes, sem atalhos que comprometam a durabilidade do sistema.
Dimensionamento de BTUs: O Erro Que Aparece Depois
O cálculo de carga térmica não é estimativa. É uma equação com variáveis verificáveis, e ignorar qualquer uma delas gera consequências que se manifestam de formas distintas dependendo do sentido do erro.
O parâmetro base é 600 BTU/h por metro quadrado para ambientes com sombreamento normal. Sobre esse valor, somam-se 600 BTU/h por cada ocupante adicional com presença frequente, e mais 600 BTU/h por cada equipamento eletroeletrônico em operação contínua — computadores, servidores, televisores. Ambientes com alta incidência de radiação solar direta (janelas a oeste sem proteção, laje exposta, cobertura sem isolamento) exigem elevação do parâmetro base para 800 BTU/h por metro quadrado.
O subdimensionamento força o compressor a operar em regime contínuo, sem completar os ciclos de desligamento que permitem a dissipação térmica dos componentes. O desgaste é silencioso e progressivo — quando aparece, o compressor já está comprometido. O superdimensionamento produz ciclos curtos de operação que impedem a remoção adequada de umidade do ar, resultando em ambientes que parecem úmidos mesmo com temperatura aparentemente correta, e desgaste acelerado nos capacitores e contatores de partida.
| Capacidade (BTU/h) | Linha de Líquido (pol) | Linha de Gás (pol) | Distância Máx. Horizontal (m) | Desnível Máx. Vertical (m) |
|---|---|---|---|---|
| 9.000 a 12.000 | 1/4 | 3/8 | 15 | 5 |
| 18.000 | 1/4 | 1/2 | 20 | 10 |
| 24.000 a 30.000 | 3/8 | 5/8 | 25 | 15 |
| 36.000 a 60.000 | 3/8 | 3/4 | 30 | 20 |
Os limites de distância e desnível entre evaporadora e condensadora existem por uma razão física direta: o retorno de óleo lubrificante ao compressor. Linhas excessivamente longas ou com queda de pressão elevada interrompem esse retorno — o compressor passa a operar em regime seco, com desgaste progressivo de anéis, válvulas e pistões que resulta em falha prematura. Toda a tubulação de cobre deve ser higienizada internamente, pressurizada com nitrogênio antes da conexão das unidades para verificação de vazamentos, e isolada individualmente com espuma elastomérica. Condensação externa sobre tubulação mal isolada provoca danos em gessos e divisórias que nenhuma garantia de equipamento cobre.
Estudos de eficiência energética demonstram que a ausência de manutenção ou erros de instalação na infraestrutura reduzem a eficiência do aparelho em 5% logo nos primeiros seis meses, podendo ultrapassar 20% de perda em dois anos de operação sem intervenção técnica. (Fonte: dados consolidados do setor AVAC-R no Brasil)
Vácuo em Microns: A Etapa Que Ninguém Vê e Que Define Tudo
Muita gente erra ao tratar o processo de vácuo como formalidade opcional. Não é. É a etapa que determina se o compressor vai durar anos ou meses.
O ar atmosférico contém umidade. Aprisionada nas tubulações de cobre após brasagem ou conexões flangeadas, essa umidade reage com o óleo lubrificante sintético do tipo POE — padrão em sistemas com R-410A e R-32 — e gera ácidos orgânicos que corrompem o verniz de isolamento dos enrolamentos do motor elétrico do compressor. O resultado é curto-circuito interno, queima do compressor, e um reparo que custa quase o mesmo que o equipamento novo.
O processo correto exige bomba de vácuo de duplo estágio com capacidade em CFM compatível com o volume da linha, e vacuômetro digital de alta precisão — não o manômetro do manifold, que não tem resolução adequada para essa faixa de pressão. O sistema deve atingir e estabilizar abaixo de 500 microns de mercúrio.
- Fase de evacuação ativa: a bomba reduz a pressão interna abaixo do ponto de ebulição da água à temperatura ambiente, forçando a evaporação e expulsão da umidade retida nas paredes internas da tubulação e nos componentes da unidade evaporadora.
- Fase de estabilização: com o registro do manifold fechado e a bomba desligada, o vacuômetro deve permanecer estável abaixo de 500 microns por no mínimo 15 minutos. Qualquer elevação contínua da leitura indica vazamento microestrutural ou umidade residual que exige novo ciclo de evacuação antes de liberar o fluido refrigerante.
Somente após a confirmação física do vácuo estabilizado é autorizada a abertura das válvulas de serviço da condensadora ou a realização de carga de gás por peso, com balança digital de resolução 0,1g e carga conforme especificação da etiqueta do equipamento. A correção de projetos por meio de dimensionamento adequado e execução técnica correta pode gerar economia média de energia de até 34% nas edificações em comparação a sistemas instalados com atalhos. (Fonte: auditorias do setor AVAC-R)
Infraestrutura Elétrica: NBR 5410 e Por Que Tomada Compartilhada É Risco
O efeito Joule em condutores subdimensionados não avisa antes de provocar sinistro. O aquecimento é progressivo, o isolamento resseca gradualmente, e a falha pode acontecer meses após a instalação — longe do momento em que seria fácil identificar a causa.
A norma técnica brasileira NBR 5410 (Instalações Elétricas de Baixa Tensão) exige circuito elétrico exclusivo para cada unidade de ar condicionado, derivado diretamente do Quadro de Distribuição de Força, com condutor dimensionado para suportar a corrente nominal de operação acrescida da corrente de partida (LRA — Locked Rotor Amps) nos modelos de rotação fixa, ou a curva de aceleração de frequência nos sistemas com tecnologia inverter.
| Capacidade do Sistema | Seção do Condutor (mm²) | Disjuntor Termomagnético (Curva C) | Tensão Nominal | Observação |
|---|---|---|---|---|
| 9.000 a 12.000 BTU/h | 2,5 | 10A a 16A | 127V ou 220V | Verificar tensão nominal antes da instalação |
| 18.000 a 24.000 BTU/h | 4,0 | 20A a 25A | 220V | Circuito exclusivo obrigatório |
| Comercial acima de 30.000 BTU/h | Projeto específico | Trifásico equilibrado | 220V ou 380V | Exige projeto elétrico e ART de engenheiro |
Em sistemas multi split e VRF (Variable Refrigerant Flow), o cabo de sinal e comando entre unidades deve ser instalado em eletrodutos separados dos condutores de potência. A proximidade entre cabos de sinal e condutores de alta corrente gera acoplamento eletromagnético — ruído elétrico nas placas de controle que se manifesta como códigos de erro intermitentes e desligamentos sem causa aparente. Técnicos sem experiência suficiente frequentemente atribuem o problema ao equipamento; a causa é exclusivamente a infraestrutura de comando.
Manutenção Preventiva, PMOC e a Legislação Sanitária
A serpentina da evaporadora opera em condição permanentemente favorável à proliferação de microrganismos: umidade elevada, temperatura reduzida, fluxo contínuo de ar carregando partículas orgânicas. Fungos, bactérias e biofilmes bacterianos encontram nesse ambiente as condições ideais de fixação — e cada ciclo de operação distribui esses bioaerossóis por todo o recinto climatizado.
As consequências clínicas são documentadas: agravamento de rinite e asma, irritação persistente das vias aéreas superiores, e o conjunto de sintomas difusos denominado Síndrome dos Edifícios Doentes — fadiga, cefaleia e irritação ocular que desaparecem quando o usuário deixa o ambiente e retornam na reexposição. Não é coincidência. É microbiologia aplicada ao ar interno.
A Lei Federal 13.589/2018 tornou obrigatória a implementação do Plano de Manutenção, Operação e Controle (PMOC) para edificações de uso público e coletivo com capacidade instalada superior a 60.000 BTU/h. As rotinas de higienização, controle de filtros e limpeza de serpentinas devem ser registradas com as frequências estabelecidas — mensal, trimestral e semestral — e assinadas por engenheiro mecânico ou técnico habilitado. O descumprimento sujeita o responsável a multas aplicadas pela Anvisa e órgãos estaduais de vigilância sanitária.
O mercado de climatização e refrigeração no Brasil movimentou aproximadamente R$ 50,15 bilhões, impulsionado pela expansão das demandas de infraestrutura predial e residencial — o que torna a qualidade da instalação e da manutenção um fator diretamente ligado à preservação de um investimento significativo. (Fonte: dados consolidados do setor AVAC-R no Brasil)
Diagnóstico de Falhas: Ar Condicionado Que Não Gela, Pinga ou Faz Barulho

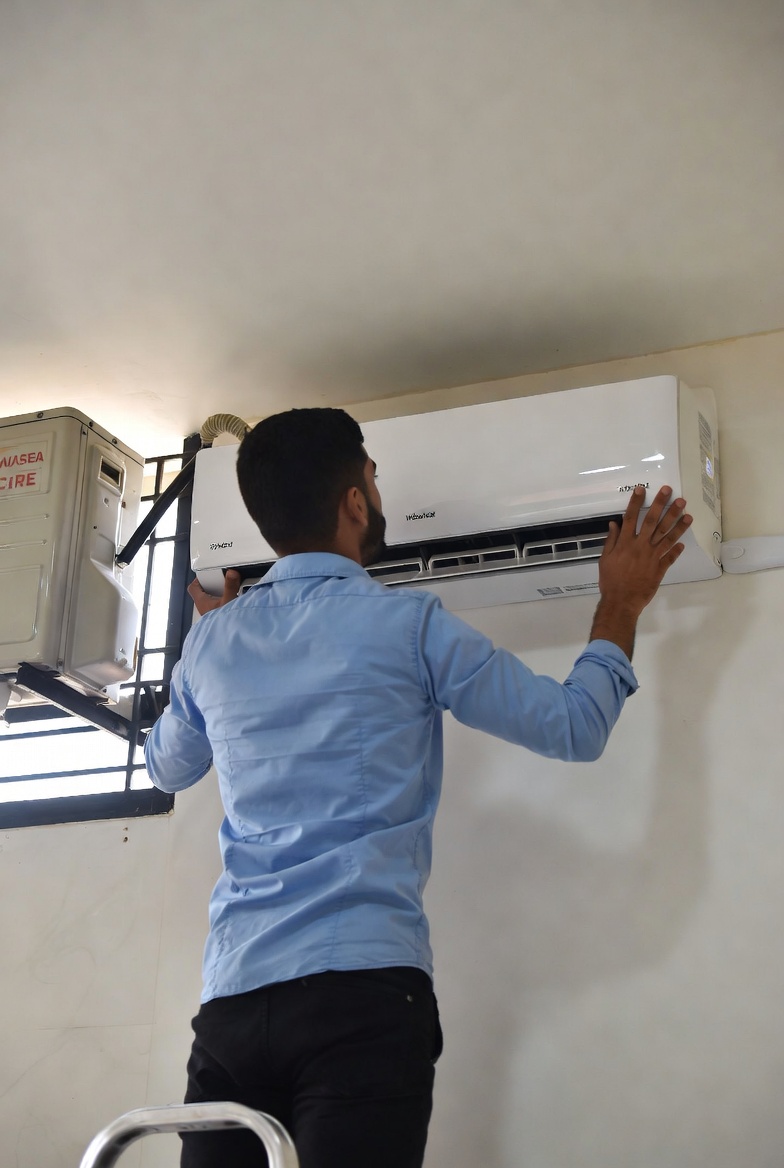

tecnico Ronaldo instalando ar condicionado modelo split inverter
O diagnóstico correto de falhas em sistemas de climatização exige mensuração de grandezas físicas verificáveis. Trocar peça sem medir é aposta — e apostas em compressores têm custo próximo ao de um equipamento novo.
Ar Condicionado Não Gela: Sequência de Diagnóstico
Quando a unidade ventila normalmente mas não resfria, a sequência de exclusão de falhas deve seguir uma ordem lógica. Primeiro: pressões de trabalho via manifold — pressão de baixa excessivamente reduzida aponta para microvazamento de fluido nas conexões ou serpentinas, situação que exige localização do dano por pressurização com nitrogênio antes de qualquer carga de gás.
Segundo: corrente elétrica do compressor com alicate amperímetro — corrente acima da nominal indica sobrecarga mecânica ou falha de capacitor; corrente abaixo da nominal com pressões baixas confirma insuficiência de fluido refrigerante. Terceiro: cálculo de superaquecimento (superheat) — diferença entre a temperatura na linha de sucção e a temperatura de saturação calculada pela pressão manométrica de baixa. Superheat excessivo indica dispositivo de expansão entupido, subdosando o fluido para a serpentina evaporadora.
Ar Condicionado Pingando: Drenagem e Caimento
Gotejamento de água para o interior do ambiente indica problema no sistema de drenagem da evaporadora. As causas mais frequentes são obstrução da bandeja coletora por acúmulo de sujeira e biofilme — bloqueando o bocal de saída do dreno — ou erro de caimento na tubulação de escoamento durante a instalação, que impede o escoamento natural e causa sifonamento com refluxo. A desobstrução mecânica do dreno associada à higienização completa da bandeja e verificação do caimento da linha resolve o problema na maioria dos casos.
Ar Condicionado Fazendo Barulho: Identificação da Origem Acústica
Ruídos metálicos e estalos na unidade interna geralmente indicam desalinhamento da turbina por acúmulo de sujeira nas palhetas, ou folgas nos encaixes da carenagem plástica — situação que uma limpeza completa da evaporadora resolve sem necessidade de substituição de componentes. Na unidade externa, vibrações excessivas apontam para desgaste nos calços de borracha amortecedores do compressor ou parafusos frouxos na carenagem. A identificação correta da frequência e origem da vibração antes de qualquer intervenção evita substituições desnecessárias de peças operacionais em bom estado.
Troca de Capacitor: Compressor Que Zumbe e Não Parte
O capacitor de marcha cria o defasamento elétrico que gera torque de partida nos motores monofásicos de compressores de rotação fixa. Quando sua capacitância degrada por envelhecimento ou pico de tensão na rede, o motor não consegue vencer a resistência inicial: tenta partir, trava, e o protetor térmico interno atua desligando o compressor — ciclo que se repete com o zumbido característico a cada nova tentativa. A confirmação é feita com capacímetro digital. A substituição exige componente com capacitância e tensão nominal de isolamento idênticas à especificação original, sem variações acima de 5%.
Perguntas Frequentes
O que acontece se o vácuo não for feito durante a instalação de ar condicionado?
A umidade aprisionada na linha de cobre reage com o óleo lubrificante sintético POE do compressor, gerando ácidos orgânicos que corrompem o isolamento dos enrolamentos do motor elétrico. O resultado é curto-circuito interno e queima do compressor — geralmente fora do prazo de garantia, já que a falha se desenvolve gradualmente. O vácuo correto exige bomba de duplo estágio e estabilização abaixo de 500 microns de mercúrio, conforme protocolos para sistemas com R-410A e R-32.
Como calcular a quantidade de BTUs necessária para a instalação residencial?
O parâmetro base é 600 BTU/h por metro quadrado para ambientes com sombreamento normal. Somam-se 600 BTU/h por ocupante adicional frequente e 600 BTU/h por equipamento eletroeletrônico em uso contínuo. Ambientes com alta exposição solar direta — janelas a oeste sem proteção, laje exposta — elevam o parâmetro para 800 BTU/h por metro quadrado. O subdimensionamento desgasta o compressor em regime contínuo; o superdimensionamento impede a desumidificação adequada do ar.
Qual disjuntor usar para ar condicionado split?
Sistemas de 9.000 a 12.000 BTU/h operam com disjuntor termomagnético de curva C entre 10A e 16A e condutor de 2,5 mm². Sistemas de 18.000 a 24.000 BTU/h demandam disjuntor de 20A a 25A e condutor de 4,0 mm². A especificação depende da tensão nominal do equipamento (127V ou 220V) e deve considerar a corrente de partida nos modelos de rotação fixa. A NBR 5410 exige circuito elétrico exclusivo para cada unidade — sem exceção.
Com que frequência deve ser feita a manutenção preventiva em espaços comerciais?
Em ambientes sujeitos ao PMOC, a limpeza dos filtros da evaporadora deve ser realizada mensalmente. A higienização química das serpentinas, a limpeza da condensadora e a verificação dos componentes elétricos de partida devem ocorrer com periodicidade trimestral ou semestral, dependendo do fluxo de pessoas e da carga de trabalho do sistema. O PMOC é exigência da Lei Federal 13.589/2018 para edificações com capacidade instalada superior a 60.000 BTU/h — com multas de vigilância sanitária para o descumprimento.
Qual a distância máxima permitida entre evaporadora e condensadora?
Para sistemas de 9.000 a 12.000 BTU/h, o limite é 15 metros horizontais com desnível máximo de 5 metros. Sistemas de 18.000 BTU/h permitem até 20 metros e 10 de desnível. Sistemas de 24.000 a 30.000 BTU/h chegam a 25 metros horizontais e 15 de desnível. Sistemas maiores, de 36.000 a 60.000 BTU/h, aceitam até 30 metros e 20 de desnível. Ultrapassar esses limites compromete o retorno de óleo lubrificante ao compressor e reduz a vida útil do sistema de forma progressiva.
